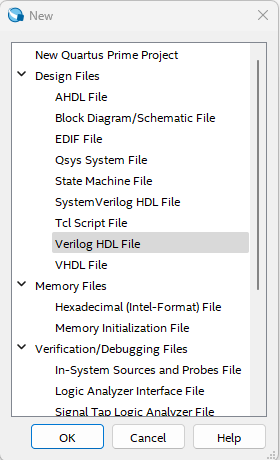

안녕하세요, 이번 글에서는 Verilog HDL로 asynchronous control 구현 및 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. asynchronous control을 구현했습니다. module counter( inputclk, input aclr_n, output reg count_out ); always @ (posedge clk, negedge ac..

안녕하세요, 이번 글에서는 synchronous control을 구현하고, 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. clock이 실행되면서 clock enable이 활성화될 때, reset 신호에 따라 data를 출력하거나 0으로 reset 합니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. synchronous control를 구현했습니다. module reg16( inputclk, inputsclr_n..

안녕하세요, 이번 글에서는 Verilog HDL로 4bit를 이동시키는 shifter 구현 및 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. shifter를 구현했습니다. module shifter( input[7:0]inp, input[1:0]shift_cntrl, output reg [15:0]shift_out ); always @ (*) begin if(shift..

안녕하세요, 이번 글에서는 Verilog HDL로 2_input_mux를 구현하고, 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. 2_input_mux를 구현했습니다. module mux4( input [4:0] mux_a , input [4:0] mux_b , input[1:0]mux_sel, output reg[4:0] mux_out ); always @(*) be..

안녕하세요, 이번 글에서는 Verilog HDL로 4x4 multiplier를 구현하고, 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. 4x4 multiplier를 구현했습니다. module mult4x4 ( input[4:0]data_a, input[4:0]data_b, output[9:0]product ); assign product = data_a * data_b..

안녕하세요, 이번 글에서는 Verilog HDL로 Adder를 구현하고, 그 결과를 테스트 벤치(Test Bench)로 확인하겠습니다. 환경 HDL : Verilog’ 2001 spec RTL Synthesis : Intel(Altera), Quartus prime 18.1 Functional Simulation : Intel(Altera), ModelSim 10.5b Quatus의 [File] → [New]에서 Verilog HDL File을 선택합니다. Adder를 구현했습니다. module adder( input[3:0]data_a, input[3:0]data_b, output[3:0]sum ); assign sum = data_a + data_b ; endmodule Verilog HDL Chec..
